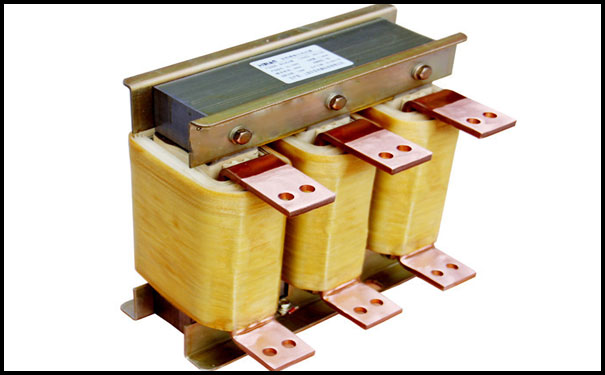

輸入電抗器技術參數：

　　1、額定工作電壓：φ3/380V/5OHz或660V/50Hz;

　　額定工作電流： 3A至2000A--40℃;

　　2、抗電強度：鐵芯-繞組3000VAC/50Hz/10mA/60S無飛弧擊穿;

　　3、絕緣電阻：鐵芯-繞組1000VDC，絕緣阻值≥100MΩ;

　　4、電抗器噪音小于65dB(與電抗器水平距離點1米測試);

　　5、防護等級： IP00

　　絕緣等級： F級以上

　　6、產品執行標準：IEC289-1987電抗器

　　輸入電抗器的適用條件

　　1、電源對其它設備有明顯的干擾(干擾、過壓);

　　2、電源相間電壓不平衡>額定電壓的1.8%;

　　3、阻抗極低的線路(動力變壓器為變頻器額定值的10倍多);

　　4、在一條線路上為減小線電流而安裝的大量變頻器;

　　5、使用cosφ(功率因數)校正電容或功率因數校正單元;

　　諧振電抗器特點

　　1、大屏幕顯示試驗數據、試驗狀態并有實時操作步驟指示作用。

　　2、能靈活整定試驗電壓、調頻范圍、加壓時間。

　　3、試驗結果能計算出被試品電容值并可打印。

　　4、體積小、重量輕、操作方便。

　　5、分辨率高、頻率分辨率為0.01Hz，電壓分辨率為0.01V。

　　6、安全可靠性高，系統具有過電壓、過電流及放電保護作用，確保人身及設備安全。

　　7、可升級操作軟件。

　　諧振電抗器技術參數

　　1、環境溫度：-10～45℃

　　2、工作濕度：≤90%

　　3、海拔：≤2000M

　　4、電源輸入：220V±l0%單相 輸出0～220V(≤10KW)

　　380V±l0%三相，50Hz 輸出0～400V

　　5、額定試驗容量：0～8000KVA

　　6、諧振電壓：0～1000KV

　　7、頻率調節范圍：0.1～300Hz

　　8、系統測量精度：0.5級

　　9、頻率調節分辨率：0.01Hz

　　10、不穩定度：≤0.05%

　　11、輸出波形：正弦波

　　12、波形畸變率：≤0.5%

　　13、噪聲： 60dB

　　14、電抗器Q值：30～200

　　諧振電抗器工作原理

　　電抗器L和被試品電容C組成的串聯諧振都有一個固定的諧振頻率F=1/(2π√L?C)當試驗頻率等于這個頻率時，該電路發生諧振。

　　通過這個原理，由調頻電源提供電源送給勵磁變壓器，經過勵磁變壓器變壓成中壓加上L和被試品電容C上。通過改變調頻電源輸出頻率，使回路處于串聯諧振狀態，再調節調頻電源輸出電壓，使試品上電壓達到所需要的電壓值。
